隨著時代的發展，人們將更多的注意力放在了生活環境的安全性、舒適性和便利性上，從而出現了智能家居的概念。智能家居控制系統使人們可以對家居內的任意電器進行數字化控制，利用計算機技術、網絡通訊技術將與家居生活有關的各種設備有機地結合在一起，進行集中管理，讓家居生活更加舒適、安全、有效。本文以ZigBee技術對智能家居內部進行無線網絡組網，通過ZigBee無線傳感器網絡節點的設計，實現節點對各種傳感器信息的采集、傳輸和控制功能。

　　1 Zigbee技術

　　ZigBee技術是一種強調極低耗電、極低成本的短距離無線網絡技術，遵循IEEE802.15.4標準。它專注于低速率傳輸控制，網絡容量大，時延短，提供數據完整性檢查，加密算法采用AES-128，網絡擴充性強，有效覆蓋范圍為10～75 m，具體依據實際發射功率的大小和各種不同的應用模式而定，基本上能夠覆蓋普通的家庭環境，通信頻率采用2.4 GHz免執照頻段。

　　ZigBee是一組基于IEEE802.15.4無線標準研制開發的，有關組網、安全和應用軟件方面的技術標準。IEEE802.15.4僅定義了MAC層和物理層協議，而ZigBee聯盟則對其網絡層和應用層進行了標準化。ZigBee聯盟還開發了安全層，以保證這種便攜設備不會意外泄漏其標識，而且這種利用網絡的遠距離傳輸不會被其他節點獲得。

　　2 系統結構設計

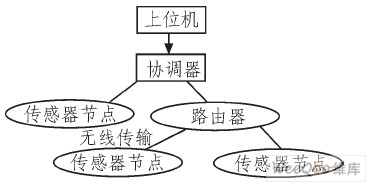

　　無線傳感器網絡系統主要由傳感器、CC2430無線模塊構成，結構圖如圖1所示。

圖1 系統結構圖

　　無線傳感器網絡采用樹狀結構，網絡中有一個協調器，負責整個網絡中數據的處理、轉發以及網絡的管理。終端節點（傳感器節點）上電復位后，會搜索協調器節點，當能夠搜索到協調器時，直接申請加入網絡。當終端節點搜索不到協調器時，這時就會通過路由器節點找到協調器來加入網絡。

　　加入網絡后保持待機狀態，當有數據需要發送時，按照組網時的路徑來收發數據信息。協調器通過串口與PC機相連，利用超級終端實現發送命令或者顯示數據。

　　3 硬件電路設計

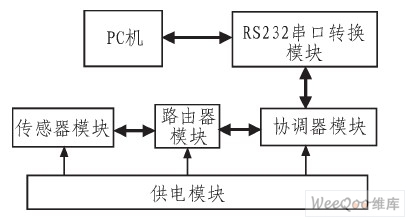

　　本文設計的無線傳感器網絡系統的硬件結構主要由協調器模塊，路由器模塊，傳感器模塊，串口轉換模塊，供電模塊以及PC機等組成。其中協調器、路由器、傳感器3個模塊作為主要的無線通信模塊，由主控芯片CC2430作為數據處理以及無線收發器。其系統硬件電路結構示意圖如圖2所示。

圖2 系統硬件電路結構示意圖

　　3.1 主控芯片

　　選用CC2430芯片作為無線收發器和數據處理及控制器。CC2430在單個芯片上整合了ZigBee射頻前端、內存和微控制器。它采用增強型8051MCU、32／64／128 kB閃存、8 kBSRAM等高性能模塊，還包含模擬數字轉換器、幾個定時器、AES-128協同處理器、看門狗定時器。32 kHz晶振的休眠模式定時器、上電復位電路、掉電檢測電路以及21個可編程I／O引腳。

　　3.2 無線模塊設計

　　1）協調器模塊

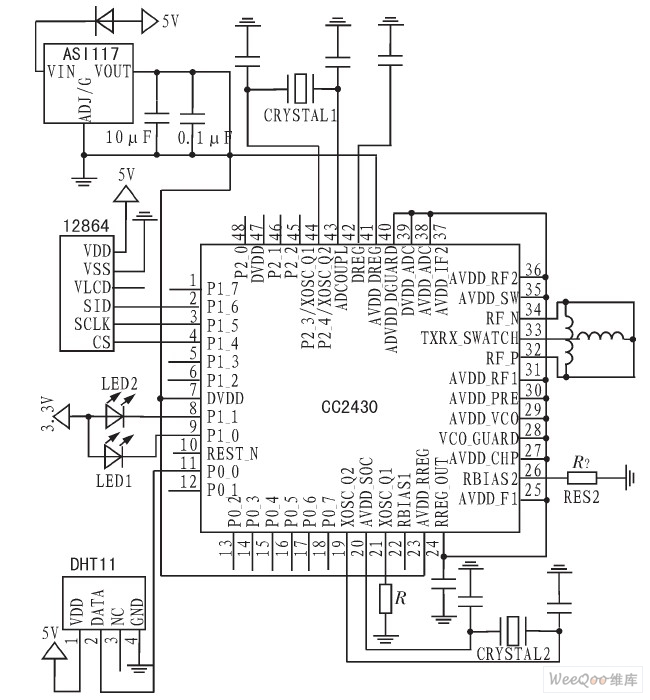

　　協調器節點由電壓轉換模塊、按鍵模塊、LCD模塊、LED指示燈、時鐘、處理器CC2430、天線等部分組成。CC2430的工作電壓為3～3.3 V，所以要用電壓轉換模塊把電壓從5 V降低到3.3 V左右；LED指示燈用來顯示協調器節點網絡狀態信息（如是否組網成功）；LCD模塊是用戶和傳感器網絡的交互界面，用來顯示功最長能菜單，用戶通過按鍵來選擇功能菜單。其電路圖如圖3所示。

圖3 節點電路圖

　　2）傳感器模塊與路由器模塊

　　傳感器模塊亦即是終端節點模塊，由傳感器、處理器CC2430、天線、LED指示燈、時鐘等部分組成。LED指示燈由P1.0、P1.1口控制。傳感器模塊就是在協調器模塊的基礎上去掉了LCD，而加入了傳感器。傳感器選用了DHT11溫濕度傳感器，與P0.0口相連，來負責數據采集。路由器模塊與傳感器模塊的硬件電路相同，只是在編程實現功能上有所不同。

　　4 無線網絡系統軟件設計

　　在ZigBee網絡中，只有那些可以成為ZigBee協調器的設備才能建立新網絡。協調器首先執行信道掃描，如果發現了一個合適的信道，協調器就要為新網絡選擇一個PAN ID，然后協調器進入*狀態，隨時響應其他節點的入網請求。

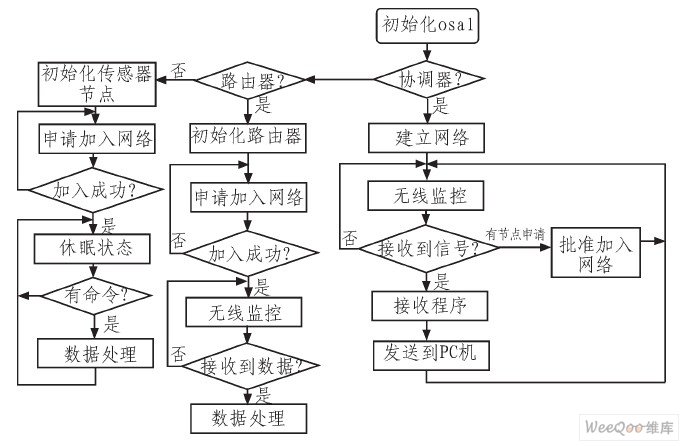

　　ZigBee網絡有兩種設備類型：全功能節點（FFD）和半功能節點（RFD）。RFD為終端節點，F(xiàn)FD可以作為協調器或路由。軟件設計包括網絡協調器程序以及路由器、終端節點程序。它們均包括初始化程序、協議棧配置、組網方式配置程序、各處理層設置程序以及發射程序和接收程序。初始化程序主要是對CC2430、協議棧、UART串口等進行初始化；發射程序將所采集的數據通過CC2430調制并通過DMA直接送至射頻輸出；接收程序完成數據的接收、遠傳及返回信息處理。主程序流程如圖4所示。

圖4 主程序流程圖

　　主程序主要分為2部分，網絡協調器程序以及路由器、終端節點程序。

　　對于網絡協調器主程序，首先初始化CC2430，然后初始化協議棧。之后程序建立一個新的網絡，確定網絡的ID號和頻道號。之后程序開始進入監測狀態。如果有新的設備請求加入網絡，則為其分配網絡地址，批準其加入網絡。同樣，協調器接收終端設備無線發送來的信息，并通過串口發送給上位機，或者從上位機得到命令，發送過終端設備。

　　對于路由器、終端節點程序，首先初始化CC2430，然后初始化協議棧。之后程序開始搜索網絡，當附近存在網絡時，則申請加入網絡。之后程序進入待機休眠狀態。如果終端傳感器有信息要發送，或者接收到協調器的命令，則喚醒設備，進行無線發送或接受。當事件處理完時，重新進入待機休眠狀態。

　　5 系統實現

　　系統的功能主要包括以下幾個方面：建立樹狀網絡拓撲結構；查詢網絡中各節點信息和傳感器數據，如電池電量、節點溫度信息等；控制節點的開關功能。

　　本系統使用了4個無線網絡節點，這樣能夠組成一個基本的無線網絡。并且根據情況做了多種組網測試：

　　1）1個協調器節點，3個終端節點；

　　2）1個協調器節點，1個路由器節點，2個終端節點；

　　3）1個協調器節點，2個路由器節點，1個終端節點。

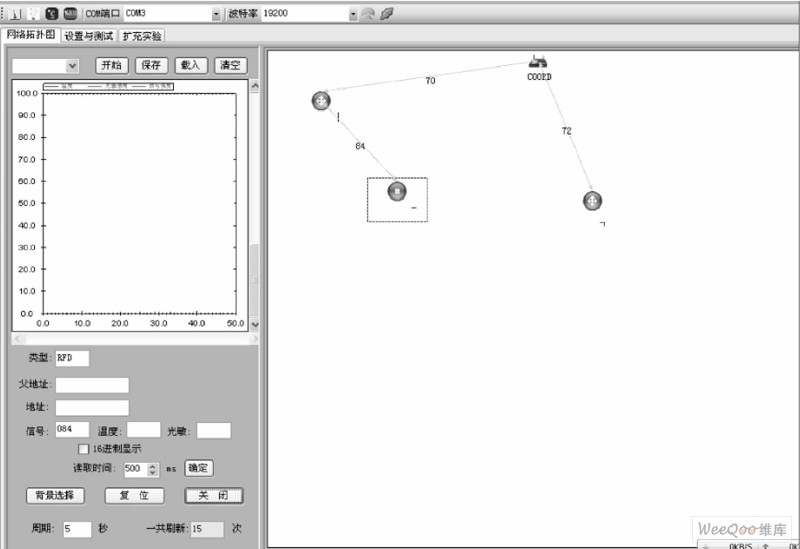

　　在2）和3）情況下，根據節點與協調器節點之間距離、各節點彼此之間距離的不同，又會產生多種組網方式。例如2）情況下，終端節點離協調器近的話，會直接與協調器連接；而當搜索不到協調器時，就會通過路由器來連接。圖5為3）情況下的一種網絡結構。

圖5 節點管理界面

　　圖5所示為C51RF-WSN網絡監控軟件所截圖，通過此軟件，可以實時查看網絡狀態，并能向各個節點發送命令信息，例如查看網絡狀態，查看信號質量，電池電量，采集數據信息等。

　　智能家居系統的終端節點可以包括許多內容，從而實現一些子系統。例如：照明系統，調溫系統，報警系統，家電控制系統等。在我們設計的無線網絡系統中，實現了遠程控制燈開關照明；利用DHT11溫濕度傳感器實現終端節點的溫濕度監測，其信息能夠在PC機上很好的顯示出來。

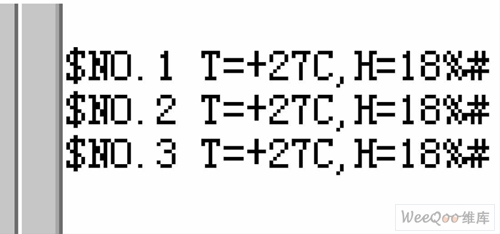

　　圖6所示為傳感器所測2個路由器節點與1個終端節點的溫濕度信息。

圖6 溫濕度信息

　　6 結束語

　　針對我國智能家居快速發展的背景，本文對基于ZigBee技術的智能家居組網進行了軟硬件設計。ZigBee無線傳感器網絡系統以CC2430無線射頻芯片為核心，節省了成本，并且終端節點小巧，放置靈活，功耗極低，提高了監控能力，再加上采用樹狀網絡結構使得通信更加可靠，易于控制，非常方便實用，并且成本低廉。因此，ZigBee技術將會有廣闊的應用前景。
